D、資料處理與軟件應用
（a）隧道地質超前預報資料的處理與解釋借助軟件完成。處理系統具有衰減計算、動平衡、增益補充、壞道剔除與內插、干擾波壓制、譜分析與濾波；具有縱、橫波分離，縱、橫波速度的自動拾取與計算巖體的動泊松比、動剪切模量、動彈性模量等；具有縱、橫波反射回波的拾取與預報計算，具有反射波相關拾取偏移歸位和繞射波相關拾取偏移歸

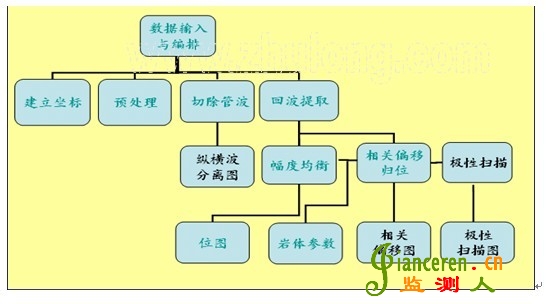

圖9 軟件處理流程圖
（b）模塊功能
① 記錄編排

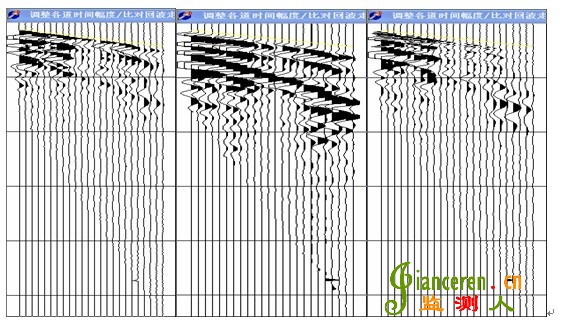

現場采集的記錄輸入記錄編排后，根據激發炮位的排序自動編排成為縱波（P波）、橫波（Vsh波）和橫波（Vsv波）三種波型的激發排列記錄，見下圖。
Vp波檢波器分量 Vsh波檢波器分量 Vsv波檢波器分量
三個不同分量采集三種波型，其與隧道的關系如下：
Vp波檢波器分量的靈敏度方向與隧道軸線一致；
Vsv波檢波器分量的靈敏度方向在鉛錘面上與隧道軸線垂直；
② 建立計算的空間位置

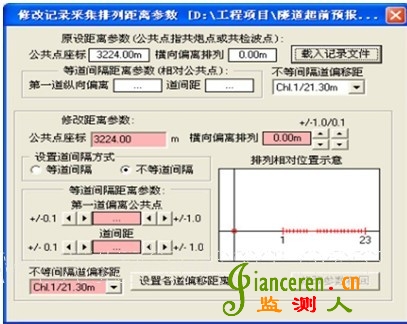

在該功能下，輸入接收孔的里程樁號，依次輸入激發孔間距。用作程序的空間地震回波計算和成果圖的里程標記。程序考慮到施工現場條件的復雜性，采集參數的輸入允許：等激發孔間距、非等激發孔間距、炮孔與接收在同壁、炮孔與接收不在同壁等多種可能。
③ 接收幅度調整

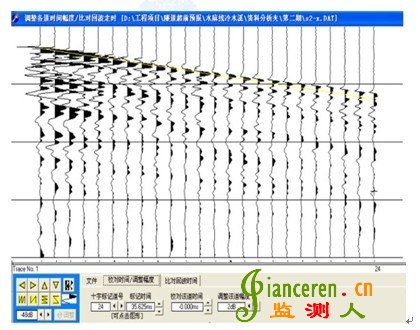

上圖中的24道波形是一個分量檢波器接收24炮激震的記錄。激發孔的藥量雖然控制基本相等，但是孔中的激發條件不一定一致，例如：巖體的完整堅硬性質、孔中水的充滿
