一、橋梁健康監測系統概述
隨著國家對交通等公共設施安全要求標準不斷提高，對重要設施（橋梁、工程機械、高速公路等）的形態變化（傾斜角度、振動、應力變化、溫度、濕度）監測及信息采集的需求日益增加。我公司針對智能交通基礎信息采集傳感器這一新興市場的巨大潛力，在現有傳感器產品發展的基礎上，結合公司現有人才及技術優勢，北京七維航測科技發展有限公司研制開發了橋梁健康監測系統，實現各種形態參數的監測測量，為智能交通領域安全信息監測系統提供高精度、高可靠性、快速、實時、準確的形態變化測量信息。
該橋梁健康監測系統根據智能交通安全信息采集的發展趨勢，針對野外惡劣工作環境采用溫度補償技術及雙卡槽密封的結構設計、針對高精度數據采集進行線性化補償、針對環保采用電源穩定性及低功耗設計、針對遠距離傳輸采用高驅動能力設計等，滿足智能交通信息采集系統的需求。
該監測系統除了在橋梁建筑行業應用外，還可以應用于高速公路路基監測、山體滑坡監測、交通照明系統監測、工程機械等。
二、橋梁健康監測系統組成及工作方式

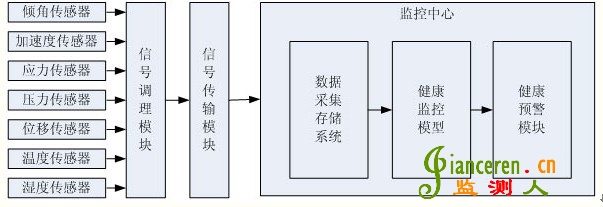

該健康監測系統由傳感器（包括傾角傳感器、加速度傳感器、溫度傳感器、應力傳感器、拉力傳感器、壓力傳感器、位移傳感器、溫度傳感器、濕度傳感器等）、信號調理模塊、傳輸模塊、數據采集系統、健康監測模型、預警模塊等組成。
首先各種傳感器采集橋梁運行過程中的各種形態變化，經過信號調理后，通過傳輸模塊傳輸回總控監測室，總控中心有大型的數據采集系統針對橋梁總體的各種信號進行采集，將采集到的信息記錄并由健康監測模型分析，當橋梁變形超差、振動超差、位移超差、應力超差時，啟動預警模塊，為橋梁維護人員提供維修維護信息，避免橋梁因在非健康狀態下使用而導致垮塌等引起的財產損失。

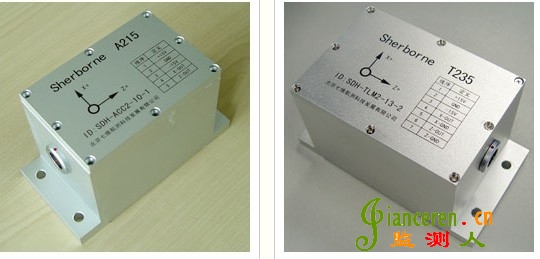

圖2.加速度傳感器和傾角傳感器
a) 測量范圍：
角度：±1°；（±3°、±5°可選）
加速度：±
應力：：-5kPa到 35MPa；
拉力：10～2000kN；
壓力：1～200噸；
溫度：－50°～75°；
濕度：10％～95％；
b) 信號輸出范圍：－5vdc～＋5vdc（－10vdc～＋10vdc可選）
c) 供電：±12VDC；
d) 功耗：小于80mW；
e) 預警響應時間：小于5s；
系統其它各項指標可向本公司索取。
