對于設置內支撐的基坑工程,一般是選擇部分典型支撐進行軸力監測,以掌握支撐系統的正常受力。采用鋼筋混凝土材料制成的基坑支護結構,其內力和軸力通常是測定構件受力鋼筋的應力,然后根據鋼筋與混凝土共同工作、變形協調條件反算得到。鋼筋應力一般通過在構件受力鋼筋上串聯鋼筋應力傳感器予以測定。目前工程上應用較多的鋼筋應力傳感器有鋼弦式和電阻應變式兩種,接收儀器分別為頻率儀和電阻應變儀。根據設計要求,支撐軸力觀測,其最小讀數精度≤1/100(F.S)。
(1) 鋼弦式鋼筋應力傳感器(簡稱鋼筋計)

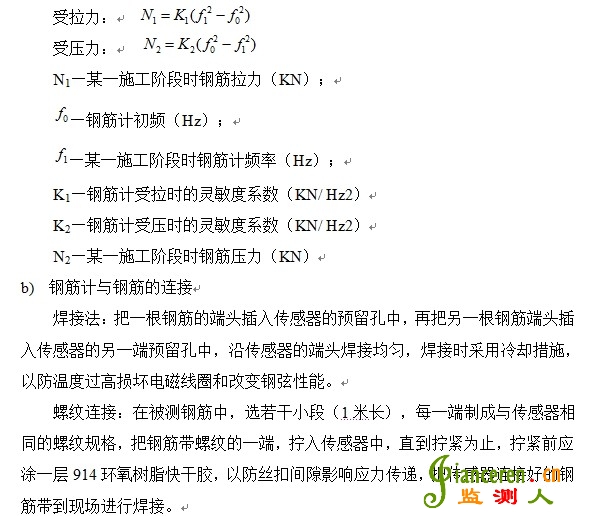

a) 工作原理:當鋼筋計受軸向力引起彈性鋼弦的張力變化,改變了鋼弦的振動頻率,通過頻率儀測的鋼弦的頻率變化,即可測出鋼筋所受作用力大小,計算公式:
