一、隧道突泥塌陷段處理方案簡介
根據×××隧道工程地質補充勘察報告，右洞塌陷地段處理涉及的里程樁號為YK0+810~840，該里程樁號范圍內進行超前管棚支護，共5環，每6m一環，搭接長度不小于4m，超前小導管按原設計方案施工。其中在樁號為YK0+815~835段，系統錨桿及鋼拱架進行加密，其中鋼拱架間距加密至50cm一榀，使用水泥-水玻璃雙漿液進行加固，以提高隧道圍巖的強度。左洞樁號ZK0+780~840超前支護方法等技術要求同右洞，ZK0+790~835范圍內系統錨桿及鋼拱架的加密要求與右洞相同，鋼拱架間距加密至50cm一榀。為確保隧道塌陷處理施工過程的安全與穩定，對左右洞塌陷地段施工監控方案進行加密調整。
二、突泥塌陷段施工監控補充方案
1、編制依據
（1）《×××隧道工程坍塌地段處理設計圖》；
（2）《×××隧道工程地質補充勘察報告》；
（3）《公路隧道施工技術規范》（JTJ042-94）；
（4）《公路隧道設計規范》（JTG D70-2004）；
2、監測項目
根據隧道塌陷段地質條件及塌陷段處理方案，在原觀測目不變的情況下，擬對塌陷段左右洞施工監控量測增設若干項目（具體增設方案如表1、2所示）。
表1 隧道右洞k0+810~K0+840段增設監測項目一覽表
|
斷面里程
樁號
|
增設監測項目
|
斷面性質
|
|||||
|
拱頂
下沉
|
收斂
位移
|
地表
沉降
|
中墻
應力
|
鋼拱架
應力
|
側導洞水平收斂位移
|
||
|
YK0+810
|
√
|
√
|
√
|
√
|
√
|
√
|
代表性監測斷面
|
|
YK0+815
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
YK0+820
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
YK0+825
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
YK0+830
|
√
|
√
|
√
|
|
|
√
|
一般性監測斷面
|
|
YK0+840
|
√
|
√
|
√
|
|
|
√
|
|
表2 隧道左洞k0+790~K0+840段增設監測項目一覽表
|
斷面里程
樁號
|
增設監測項目
|
斷面性質
|
|||||
|
拱頂
下沉
|
收斂
位移
|
地表
沉降
|
中墻
應力
|
鋼拱架
應力
|
側導洞水平收斂位移
|
||
|
YK0+790
|
√
|
√
|
√
|
|
|
√
|
一般性監測斷面
|
|
YK0+800
|
√
|
√
|
√
|
|
|
√
|
|
|
YK0+810
|
√
|
√
|
√
|
√
|
√
|
√
|
代表性監測斷面
|
|
YK0+815
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
YK0+820
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
YK0+825
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
YK0+830
|
√
|
√
|
√
|
|
|
√
|
一般性監測斷面
|
|
YK0+840
|
√
|
√
|
√
|
|
|
√
|
|
3、測點布置

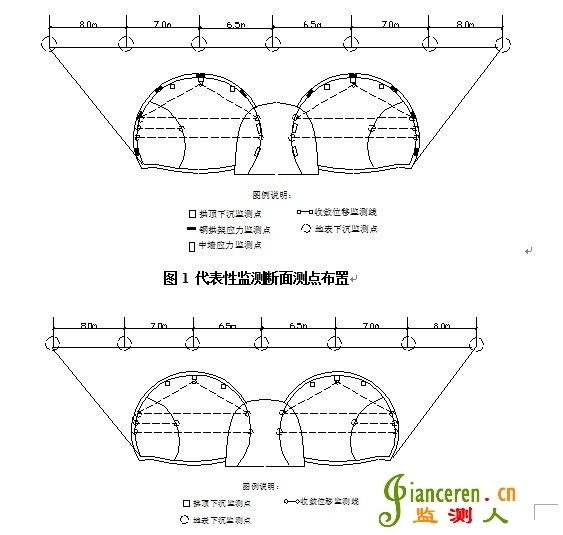

圖2 一般性監測斷面測點布置

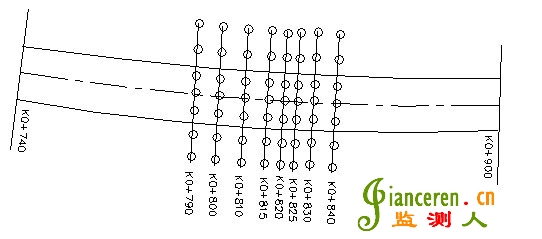

圖3 地表下沉觀測點布置
4、埋設方法
鋼拱架應力：在代表性量測斷面上，每環鋼拱架布設5組表面應變計，分別沿拱鋼架的內外邊緣成對布設。將振弦式表面應變計焊接于待測部位（在焊接過程中注意對表面應變計的保護）。然后將鋼拱架由工人搬至洞內立好，記下應變計型號，并將應變計編號用透明膠布將寫在紙上的編號緊密粘貼在導線上。注意將導線集結成束保護好，避免在洞內被施工所破壞。
（2）其它監測項目：測點埋設方法詳見《×××隧道施工監控量測方案》。
5、監測頻率
根據《公路隧道施工技術規范》（JTJ042—94），各監測項目的監測頻度與監測次數如表3。實際測量頻率根據前兩次測量情況而定。當觀測值相對穩定時，可適當降低觀測頻率；當達到報警指標或觀測值變化速率加快或出現危險事故征兆時，應加密觀測。
表3 各監測項目的頻度與次數
|
洞內埋設項目
|
1～15天
|
16天～1個月
|
1～3個月
|
大于3個月
|
平均量測次數
|
|
地表埋設項目
|
L<2B
|
2B<L<5B
|
L>5B
|
|
|
|
監測頻度
|
1～2次/天
|
1次/2天
|
1～2次/周
|
1～3次/月
|
21次
|
注：L開挖面距量測斷面的距離，B隧道開挖寬度。
三、報警制度與信息反饋
×××隧道塌陷段處理施工監控量測工作的報警制度與信息反饋要求參見《×××隧道施工監控量測實施方案》。但隧道安全報警值根據坍塌段地質條件作適當調整，即收斂位移及拱頂下沉以周邊最大允許相對位移值（即實測位移值與兩測點間距離之比）為主要判據，初定報警指標為 =0.20%～0.30%。鋼拱架應力安全報警值取普通型鋼極限應變值，即取為1200。
四、經費預算
表4 ×××隧道塌陷段新增監測項目經費預算
|
序號
|
儀器、設備
|
單 位
|
數 量
|
單 價
（元）
|
合 價
（萬元）
|
收費
標準
|
備 注
|
|
一
|
設備、設施與耗材
|
|
|
|
|
|
|
|
1
|
表面應變計
|
個
|
112
|
600
|
6.72
|
購買
|
預埋、耗材
|
|
2
|
反射片
|
片
|
130
|
80
|
1.04
|
購買
|
預埋、耗材
|
|
3
|
膨脹螺釘
|
個
|
130
|
5
|
0.065
|
購買
|
預埋、耗材
|
|
4
|
智能應變測讀儀
|
臺
|
1
|
20000
|
0.2
|
使用費
|
測量?jī)x器
|
|
|
設備、設施與耗材費用小計
|
（1+2+3+4）
|
8.025
|
|
|
||
|
二
|
測 試 費
|
單 位
|
數 量
|
單 價
|
合 價
|
標準
|
備 注
|
|
5
|
拱頂下沉量測
|
點.次
|
882
|
42
|
3.7044
|
計勘察
|
42個測點
觀測21次
|
|
6
|
周邊位移量測
|
點.次
|
1470
|
35
|
5.145
|
計勘察
|
70條測線
觀測21次
|
|
7
|
地表下沉量測
|
點.次
|
1176
|
35
|
4.116
|
計勘察
|
56個測點
觀測21次
|
|
8
|
鋼拱架應力量測
|
點.次
|
1680
|
35
|
5.88
|
計勘察
|
80個測點
觀測21次
|
|
9
|
中墻應力量測
|
點.次
|
672
|
35
|
2.352
|
計勘察
|
32個測點
觀測21次
|
|
|
觀測費用小計
|
（5+6+7+8）
|
21.1974
|
|
|
||
|
三
|
監測技術工作費
|
（二） 22.0%
|
4.663
|
計勘察
|
|
||
|
總金額
|
（一 + 二 + 三）=33.8854萬元
99.19萬元
|
||||||
注： （1）第5-9項參照2002年國家發展計劃委員會、建設部聯合發布的《工程勘察設計收費標準》第4.2.2款表4.2-3執行；（2）第（三）項監測技術工作費參照《工程勘察設計收費標準》第4.2.1款執行；（3）第1-4款的元器件價格由市場調查確定。
