宿遷市市府東路京杭運河特大橋主橋為65m+105m+65m的連續箱梁橋，為保證施工過程結構應力(應變)處于安全狀態，成橋線形滿足設計要求，在施工過程中實施了有效的施工控制。該文介紹了施工監測模型和現場施工監測的理論和方法，給出了施工監控的主要結論，結果表明通過施工
4 施工仿真計算分析
4.1 結構變形
根據施工現場實際情況，仿真計算得到的典型的施工階段累計撓度見圖5。計算表明，累計撓度中跨大于邊跨，跨中大于支座附近節段。隨著懸臂長度增加，懸澆塊段對某一已澆節段處產生的彎矩增大，同時撓度也增大，如9#與10#塊段澆筑對7#塊的影響，10#澆筑產生的影響大于9#；對于同一工況，靠近懸臂端的節點撓度大，反之小。10#~14#塊由于懸臂相對較長，階段撓度相對較大；特別是13#、14#塊段，由于懸臂較大，懸臂端轉角位移增大，相鄰節段同一工況下的撓度差值增大，撓度幅度進一步增大；在監控中需要及時測量，及時分析比較，以調整立模標高。
4.2 應力分析

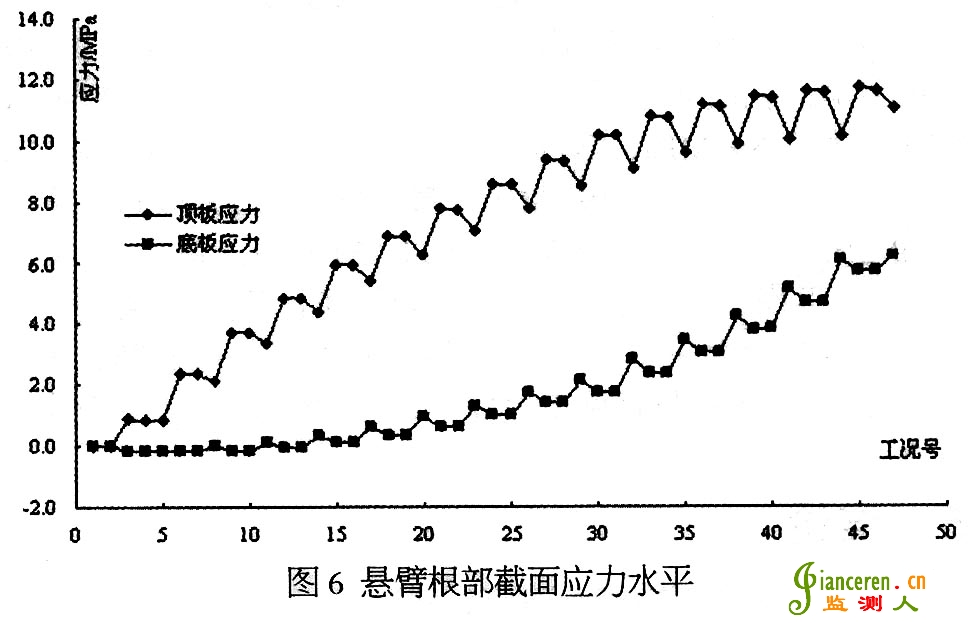

臂根部截面的應力仿真分析結果見圖6。結果表明，施工過程中“T”構懸臂端根部是控制截面，且底板應力高于頂板應力；前期底板會出現較小的拉應力，后期各截面內頂、底板應力均為壓應力；同一截面內頂、底板應力變化有所區別，頂板應力變化幅度較大，底板應力變化幅度較小；同一節段施工中，預應力筋張拉工況對應力水平影響較大，澆注及掛籃前移對應力影響較小；頂板壓應力水平高于底板壓應力水平；懸臂端根部應力水平高于1/4截面應力水平。
4.3 線形控制結果與分析
(1)箱梁底板成橋曲線線型

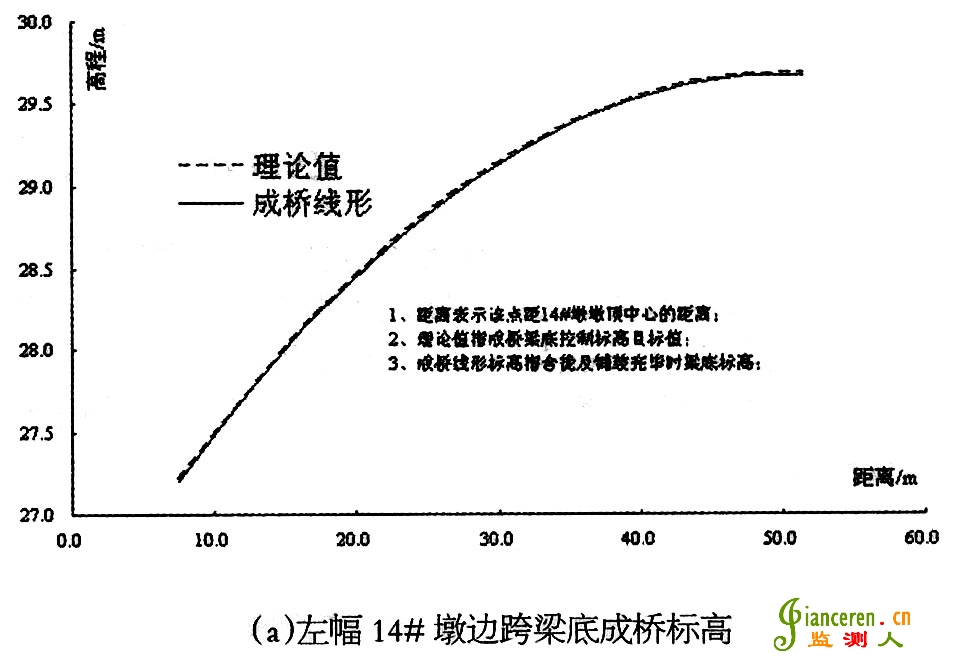

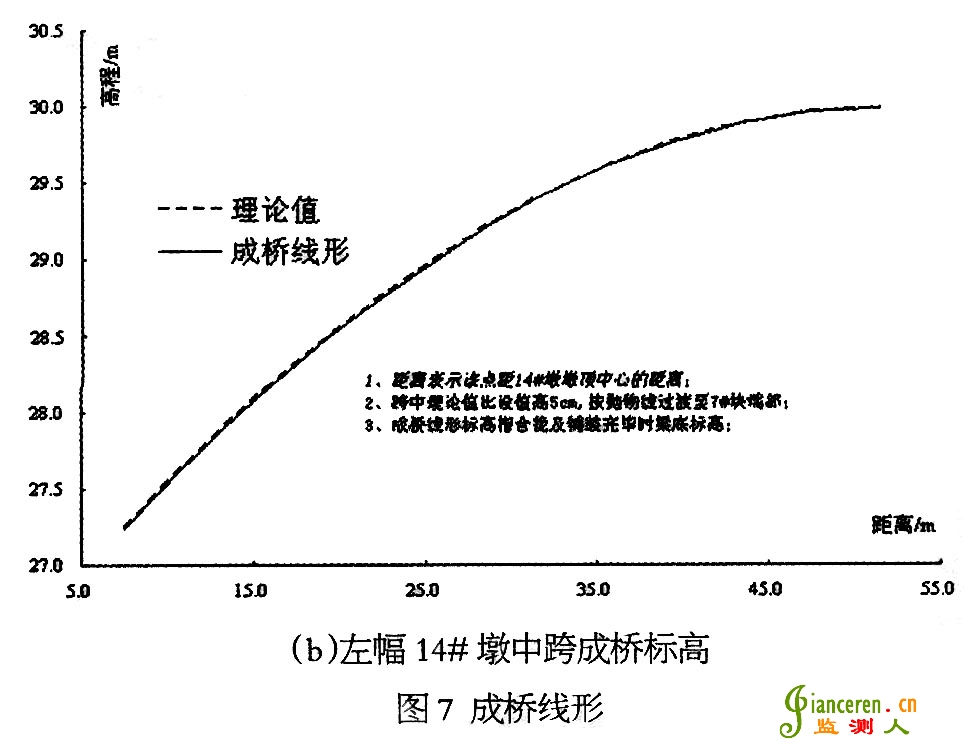

由于成橋后結構內混凝土存在收縮徐變，預應筋存在松馳等原因，梁體跨中會下?lián)�，施工中考慮了人為抬高值�？缰腥藶樘Ц咧刀�5cm，并按開口向下拋物線過渡至7#塊，調整后的標高作為施工控制目標值。成橋線型見圖7，設計值為設計院提供的成橋標高，未考慮人為抬高值。其中，合攏誤差控制在5mm以內，成橋線型成橋標高與控制目標值最大偏差為11mm。
(2)應力監測結果與分析

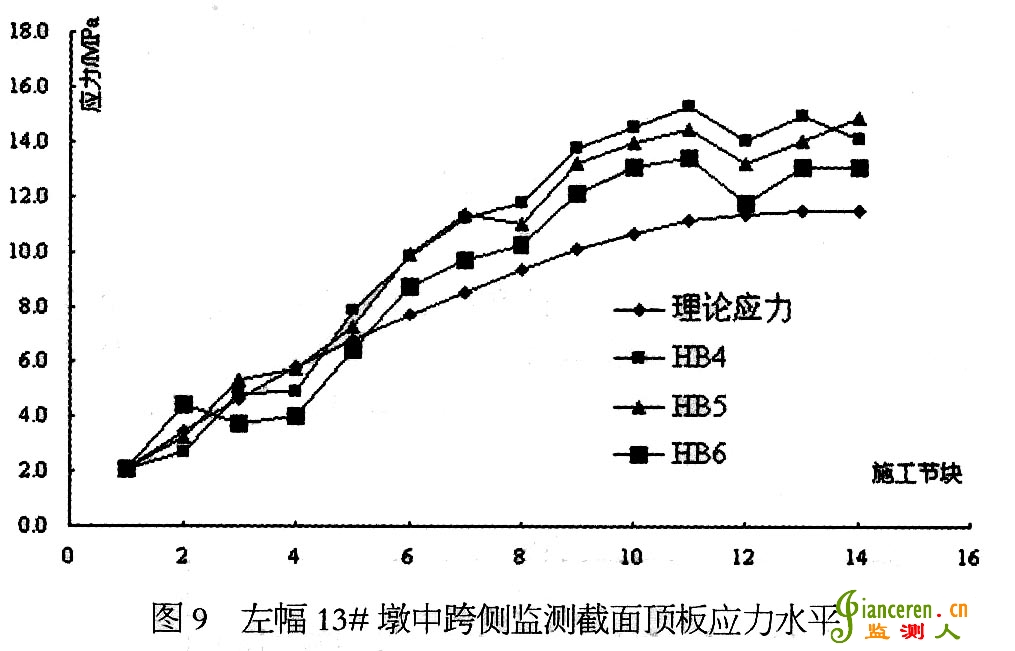

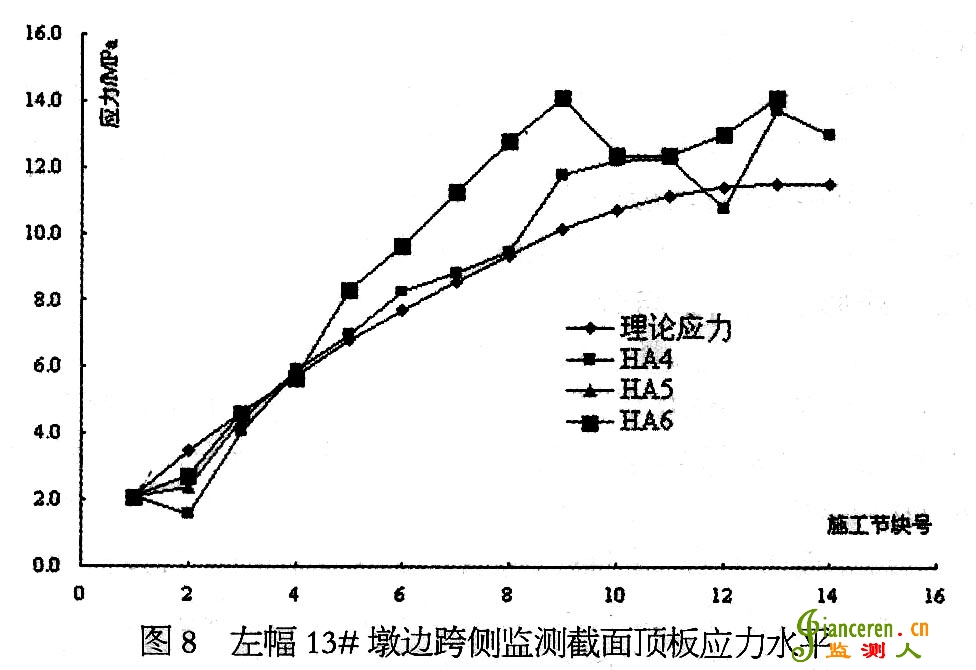

根據傳感器數據整理分析出各監測截面應力，圖8左幅13#墩邊跨側根部截面應力過程線(壓應力為正、拉應力為負)，該應力包含有收縮、徐變等因素引起的應力，圖9為左幅13#墩中跨側根部截面應力過程線；其中，根據不同齡期，收縮壓應力達3~5MPa，實際截面內壓應力略小于圖中壓應力；各頂板中最大壓應力19.7MPa，最小壓應力13.0MPa，平均15.0MPa；各底板中最大壓應力15.0MPa，最小壓應力7.6MPa，平均11.5MPa；與理論計算值相比，圖中各實測應力偏大。各截面內壓應力均未超過C50強度設計強度值，滿足強度要求。橋梁在懸臂施工過程中，各截面應力處于安全應力狀態。
5 結論
通過橋梁施工監控，達到以下目的：
(1)線形控制滿足要求：成橋標高與控制目標值偏差小于20mm，滿足小于50mm的要求；邊跨、中跨合攏偏差小于10mm，滿足小于．30mm的要求；各懸澆塊段間銜接順暢，滿足整體與局部受力合理要求，符合設計要求。
(2)應力監測結果表明實際應力變化過程與理論計算分析變化過程一致，且應力水平相近。在監控過程中未發現異常情況，施工正常，結構應力正常。
(3)通過施工監控表明，施工過程中，橋梁結構始終處于安全狀態。
